Fluke 113 - 6000 Count True rms Multimetre

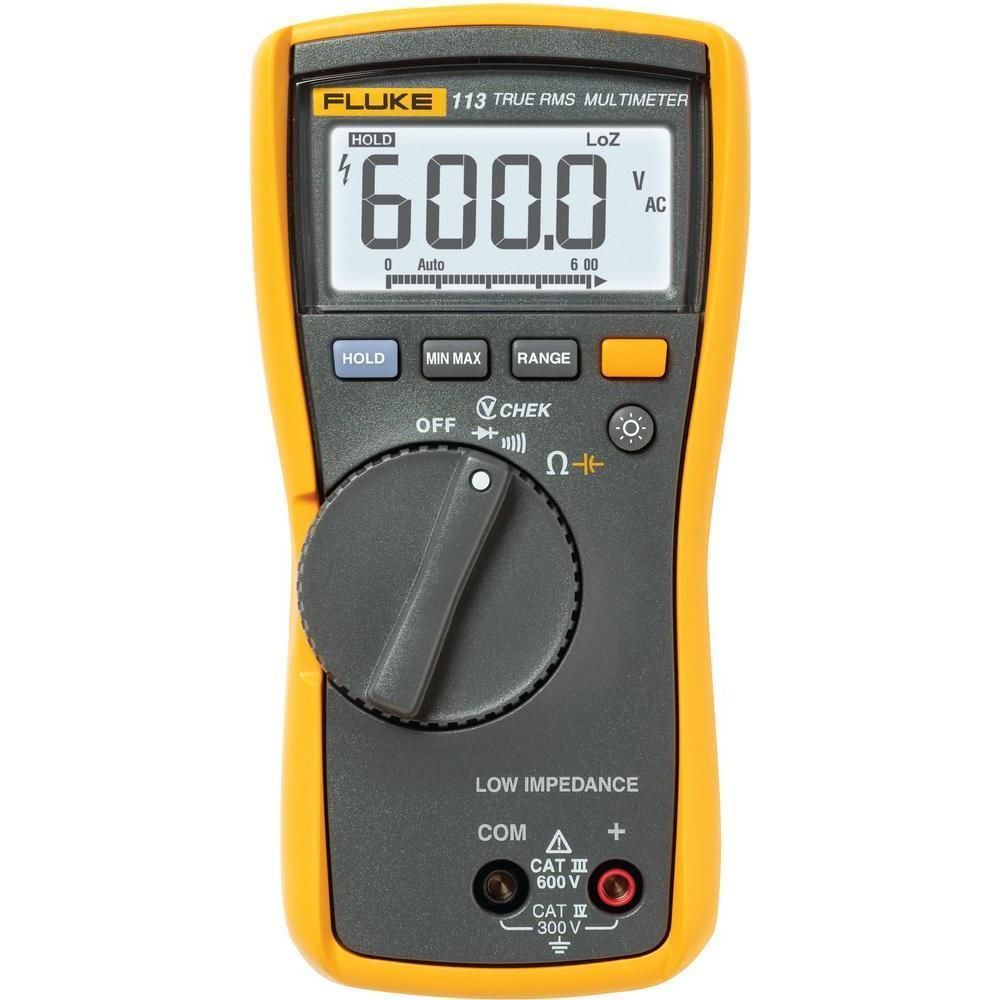

Fluke 113 Digital Multimeter
Temel özellikler
· Gerilim veya sürekliliğin eşzamanlı test edilebilmesi için VCHEK™ LoZ düşük empedans ölçüm işlevi*
· Doğrusal olmayan yükler üzerinde hassas AC ölçümleri için True RMS
· Geniş, arkadan aydınlatmalı ekranı düşük ışık koşullarının bulunduğu yerlerde kolay görüntüleme olanağı sağlar
· Sinyal dalgalanmalarını kaydetmek için Min/Max işlevi
· Genel amaçlı germanyum, silikon ve güç diyotlarını test etmek için diyot testleri
· Kolay saklama için prob tutuculu tümleşik muhafaza
· Kullanıcılara daha fazla işlevsellik sağlayan Otomatik ve Manuel ölçüm aralığı
· Daha fazla güvenlik sağlayacak şekilde CAT III 600 V Ölçüm Kategorisi ve CAT IV 300 V standartlarını karşılar
· İsteğe bağlı TPAK manyetik askı kullanıcıya eller serbest kullanım esnekliği sunar.
| Teknik Özellikler | ||
| VCHEK1,2,3 | Aralık | 6,000 V |
| 60,00 V | ||
| 600,0 V | ||
| Çözünürlük | 0,001 V | |
| 0,01 V | ||
| 0,1 V | ||
| Hassaslık | DC, 45 - 500 Hz:%2,0 + 3 | |
| 500 Hz - 1 kHz: %4,0 + 3 | ||
| Diyot testi4 | Aralık | 2,000 V |
| Çözünürlük | 0,001 V | |
| Hassaslık | %2,0 + 3 | |
| Devamlılık4 | Hassaslık | < 20 Ω, için sesli uyarı açık, > 250 Ω için sesli uyarı kapalı; 500 μs veya üzeri açık veya kısa devreleri tespit eder |
| Ω4 | Aralık | 600,0 Ω |
| 6,000 kΩ | ||
| 60,00 kΩ | ||
| Çözünürlük | 0,1 Ω | |
| 0,001 kΩ | ||
| 0,01 kΩ | ||
| Hassaslık | %0,9 + 2 | |
| %0,9 + 1 | ||
| %0,9 + 1 | ||
| Kapasitans4 | Aralık | 1000 nF |
| 10,00 μF | ||
| 100,0 μF | ||
| 9999 μF | ||
| Çözünürlük | 1 nF | |
| 0,01 μF | ||
| 0,1 μF | ||
| 1 μF | ||
| Hassaslık | %1,9 + 2 | |
| %1,9 + 2 | ||
| %1,9 + 2 | ||
| 100 μF - 1000 μF: % 1,9 + 2 | ||
| > 1000 μF: %5 + 20 | ||
Notlar:
1Tüm VChek gerilim aralıkları, % 100 aralıkta 60 ölçüm için tanımlanmıştır.. 60sayımın altındaki girişler belirlenmediği için, test plakalarının devre bağlantısı kesildiğinde veya birlikte kısa devre yaptıklarında bu ve diğer True-RMS multimetrelerin sıfır olmayan okuma değerlerini göstermesi mümkündür ve normaldir.
24000 sayımda ≤ 3 tepe faktörü, tam ölçekte lineer olarak 1,5’e düşer.
3VCHEK otomatik ölçüm aralığında minimum ölçülebilir giriş 3 V dc'dir. 3 V dc değerinin altındaki ölçümlerde, 6 V dc manuel aralığa ulaşmak için Aralık düğmesine iki kez basın.
4Voltajı ölçtükten sonra ohms, kapasitans, diyot testi ve devamlılığın doğruluğunu korumak için 1 dakikalık bir bekleme süresi gereklidir.
| Teknik Özellikler | ||
| Herhangi bir terminal ile topraklama arasındaki maksimum gerilim | 600 V | |
| Ekran | 3 3/4 basamaklı, 6000 ölçüm, güncelleme hızı 4/sn | |
| Çalışma sıcaklığı | -10 °C - 50 °C (14 °F - 122°F) | |
| Depolama sıcaklığı | -40 °C - 60 °C (-22 °F - 140 °F) | |
| Sıcaklık katsayısı | 0,1 x (belirtilen hassaslık)/°C (< 18 °C veya > 28 °C) | |
| Çalışma yüksekliği | 2000 m | |
| Depolama yüksekliği | 10.000 m | |
| Bağıl nem | %95 ila 30 °C | |
| %75 ila 40 °C | ||
| %45 ila 50 °C | ||
| Pil tipi | 9 Voltluk Alkalin, ANSI 1604A / IEC 6F22 | |
| Pil ömrü | Alkalin: arkadan aydınlatma olmadan tipik 300 saat | |
| Darbe | IEC 61010-1-2001'e göre 1 metreden düşme | |
| Titreşim | MIL-PRF-28800, Sınıf 2 cihazlar için | |
| Boyutlar (YxGxU) | 167,1 mm X 85,1 mm X 46,0 mm (6,58 in X 3,35 in X 1,81 in) | |
| Ağırlık | 13,0 oz (404 g) | |
| Güvenlik | ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 No 61010-1-04, UL 61010-1 (2004) ve Kategori IV ölçüm, 600 V için IEC/EN 61010-1 2. Baskı, Kirlilik Derecesi 2, EMC EN61326-1 standartlarına uygundur | |
| EMI düzenlemeleri | FCC Bölüm 15, Sınıf B'ye uygundur | |
| Teknik Özellikler | ||
| VCHEK | Giriş Empedansı (Nominal) | ~3 kΩ < 300 pF |
| VCHEK | Genel Mod Reddetme Oranı (1 kΩ Dengesiz) | dc, 50 veya 60 Hz değerlerinde > 60 dB |
| Ω | Açık Devre Test Gerilimi | < 2,7 V dc |
| Tam Ölçekli Gerilim | < 0,7 V dc | |
| Diyot testi | Açık Devre Test Gerilimi | < 2,7 V dc |
| Tam Ölçekli Gerilim | 2,000 V dc | |
| Ω | Kısa Devre Akımı | < 350 μA |
| Diyot testi | Kısa Devre Akımı | < 1,0 mA |
