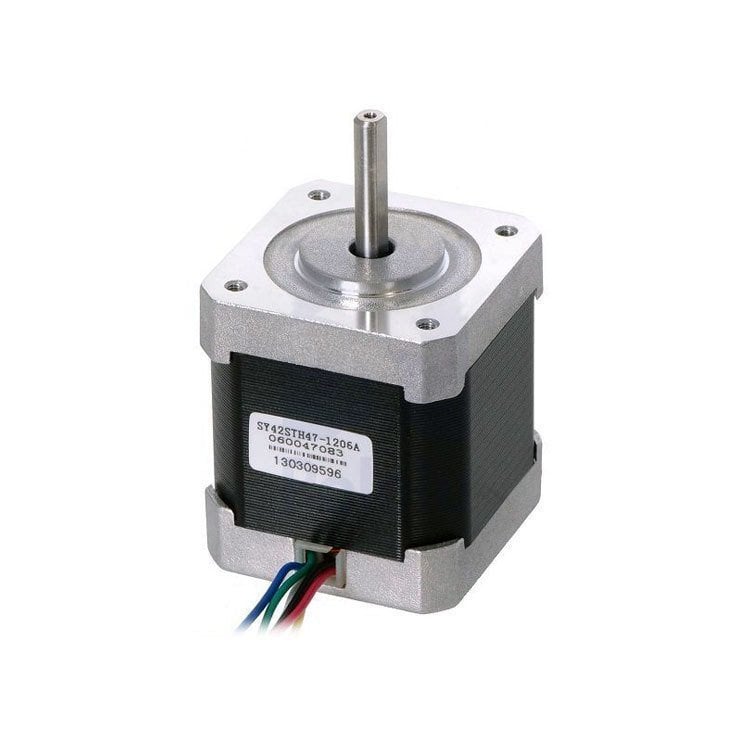

Nema 17 - 200 Adım Step Motor Unipolar / Bipolar - 42×48mm - 4V 1.2A
Nema 17 - 200 Adım Step Motor Unipolar / Bipolar - 42×48mm - 4V 1.2A -Pololu - 1200
NEMA 17 boyutlu 1.8 ° adım açısına sahip (200 adım / devir) hibrid Unipolar / bipolar step motordur. Her faz 4V ile 1.2A çalışır ve 3.2 kg-cm bir durdurma torkuna sahiptir.
Altı renk kabloları bulunmaktadır. Motor hem unipolar ve bipolar step motor sürücüleri tarafından kontrol edilebilir.Tek kutuplu step motor sürücüsü ile kullanıldığında altı kablo kullanılmaktadır. Bipolar step motor sürücüsü ile kullanıldığında sarı ve beyaz kablolar bağlanmamaktadır. (kırmızı/mavi çifti bir bobin ve siyah-yeşil çifti diğer bobine erişim sağlar). Bir bipolar step motor olarak kullanmanızı öneririz.
Nema 17 - 200 Adım Step Motor Unipolar / Bipolar Özellikleri
- Boyutu: 42.3 mm kare × 48 mm, mili dahil değil (NEMA 17)
- Ağırlık: 350 gr
- Mil çapı: 5 mm D Şaft
- Devir Başına Adımlar: 200
- Akım Değeri: Bobin Başına 1.2 A
- Gerilim Değeri: 4 V
- Direnç: Bobin Başına 3.3 Ω
- Tutma Torku: 3.2 kg/cm
- Endüktans: Bobin Başına 2.8 mH
- Kablo Uzunluğu: 30 cm
- Çıkış mili iki bilyalı rulmanlar tarafından desteklenmiştir.
Step Motor Kullanım Alanları
Step motorları, genellikle, hassas konum kontrolünün arzu edildiği ve geri besleme kontrol sisteminin maliyetinin veya karmaşıklığının garanti edilmediği çeşitli uygulamalarda kullanılır. Burada, kademeli motorların sıklıkla bulunduğu birkaç uygulama bulunmaktadır:
- Yazıcılar
- CNC makineleri
- 3B yazıcı / prototip makineleri (ör. RepRap)
- Lazerli kesiciler
- Al ve yerleştir makineleri
- Doğrusal aktüatörler
- Sabit sürücüler
